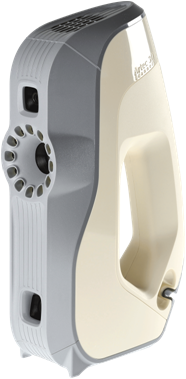

Artec Eva

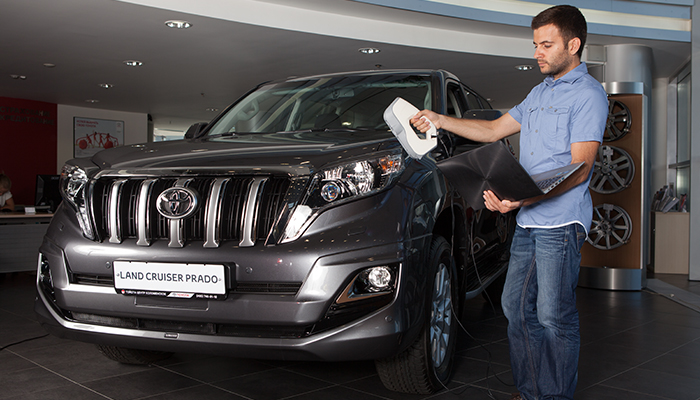

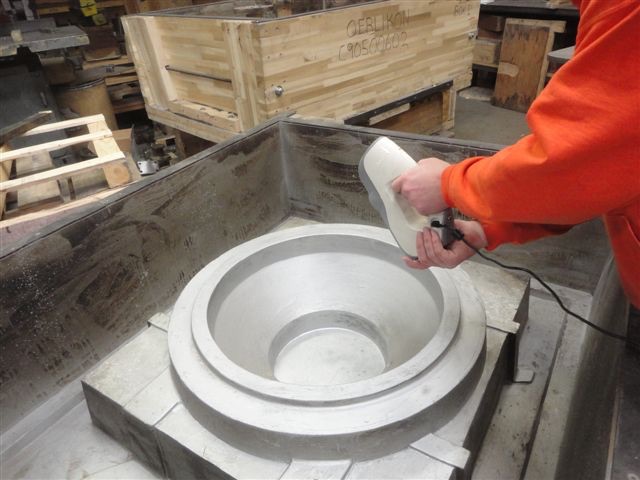

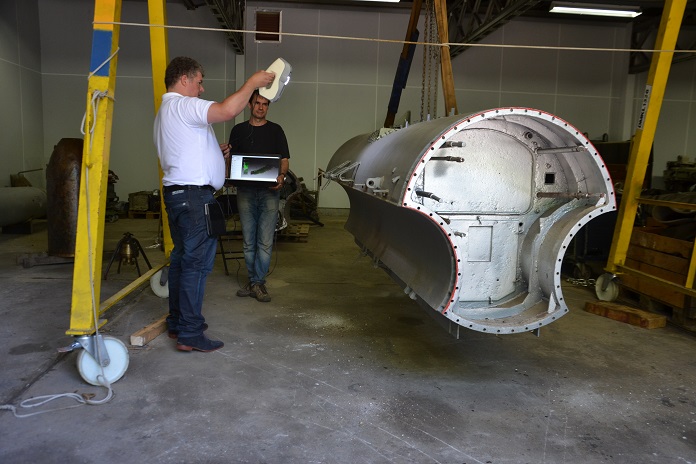

Artec Eva是款適用於掃描中等大小物體的3D掃描器,能快速的掃描分辨紋理跟顏色,透過3D掃描性能快速的處理與應用掃描檔案,包含人體胸圍,合金輪轂,或摩托車排氣系統,應用面向相當廣泛。

Artec Eva全彩3D掃描器已能夠帶來個性化、創新化和簡化的服務,是簡化工作流程並提升運營效率新選擇。

產品介紹

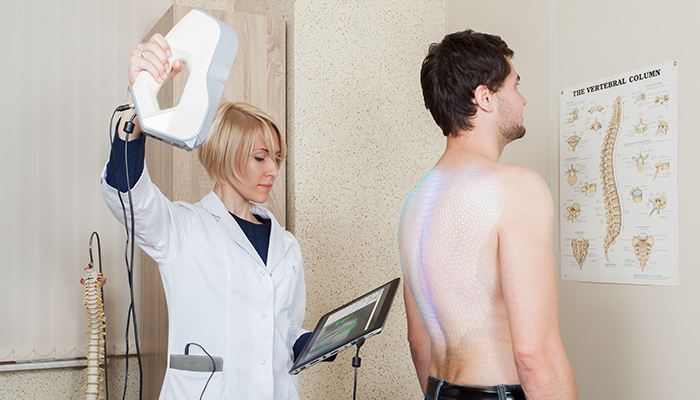

Artec Eva 3D 掃描器是為需要快速、準確和紋理掃描的客戶所量身設計的專業機種。該系統最高的捕獲精度可達每秒 16 幀,而且不需要對物體標記或校準便可以迅速地用高解析度捕捉物體外型與色彩紋理。掃描圖像可以自動校準對齊,使掃描過程變得簡單快速,非常適合用於特效製作、醫學應用以及生物力學研究等應用領域。



技術規格
產品名稱Artec Eva
紋理擷取能力Yes
3D 解析度 0.5 mm
3D 資料精度0.1 mm
3D 資料精度和距離之間的關係每 100 cm 降低 0.03%
紋理清晰度1.3 mp
顏色24 bpp
光源可調節閃光燈 (非鐳射)
工作距離範圍0.4 –1 m
近距離掃描範圍 H x W214 mm x 148 mm
遠距離掃描範圍 H x W536 mm x 371 mm
掃描角度範圍 HхW30 x 21°
影片畫面幀數16 fps
資料獲取時間0.0002 s
最大資料獲取速度2'000'000 點/秒
多核處理器Yes
尺寸 H x D x W262 x 158 x 63 mm
重量0.85 kg
功率12V, 48W
傳輸介面USB2.0 x 1 (相容USB3.0)
輸出格式OBJ, PTX, STL, WRL, ASCII, AOP, PLY, E57, XYZRGB
適用於測量的輸出格式CSV, DXF, XML
處理能力40'000'000 三角形 / 1GB RAM
支援作業系統Windows 7, 8, 10 - 64位元
最低電腦配置推薦I5 或 I7 處理器, 8-12 GB 記憶體, NVIDIA GeForce 400 系列
校準無須校準
軟體

Artec Studio 11

購買 Artec 3D掃描設備隨機附贈最新 Artec Studio 11 軟體,內建強大的數據運算能力,能協助您精準又快速地完成模型編輯,進而廣泛應用在各領域的 3D 製程中,其功能特點如以下:

高精度

無論您選擇自動操作或是手動模式,Artec Studio 都不會犧牲任何的精度。

多功能進階設定

Artec Studio 提供多功能的進階設定,經驗豐富的用戶可以視需求進行客製化的軟體設定與控制。

高速的 3D 運算能力

強大的運算技術讓您在數秒內即可完成資料處理,節省您的寶貴時間

相容於平板設備

可使用平板電腦完成掃描和處理,配套Artec電池組,您便擁有一套完美的移動式 3D 掃描解決方案!

直接相容 CAD

Artec Studio 11 支援直接匯出至 Design X 與SOLIDWORKS,使 CAD 處理掃描資料更為簡便。

相容 3D 感測器掃描

開啟探索 3D 掃描之旅的好方法:Artec Studio Ultimate版本可相容 3D 感測器,如 Windows Kinect,您可學習相關技術成為一名真正的 3D 掃描專家。

操作流程

1. 按下按鈕

對準掃描物件並按下按鈕,掃描過程就會立即開始。操作非常簡便。如果在掃描過程中出現錯誤,會有音訊和視頻程式引導您完成整個操作過程,並確保您的掃描過程完全正確。

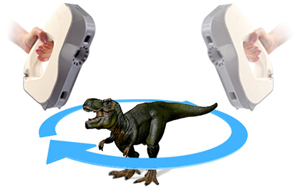

2. 移動掃描器

繞著掃描物件移動掃描器。即時的表面對齊將使您很好地瞭解已掃描了哪些部分,還有哪些沒有掃描。如果您在某一個區域中無法獲取掃描圖像,請不要著急,您可以稍後返回去再掃描

3. 掃描物件

請根據需要盡可能多地掃描捕獲完整的物件。如果您需要旋轉掃描物件以獲取各個角度的掃描圖像,請先完整地掃描一側,然後關閉掃描器,將掃描物件轉至另一側再對其進行掃描。



編輯流程

1. 將掃描圖像對齊

將所有掃描物件對齊在一起後可以得到完整的模型。如果某些位置缺失,可以對此部分重新掃描一次。通過我們的優化計算法,可以將多個掃描圖像完美地對齊在一起。您還可以將您的模型建立在一個坐標系中。

2. 將掃描圖像融合成一個3D模型

將所有的掃描圖像融合在一起,將會得到一個單一三角網格。 我們的融合計算法將會很快地完成這個過程。

3. 對掃描物體表面進行光順和優化處理

您可以優化網格,填補孔洞並進行表面光滑處理。有多種工具供您選用。

4. 紋理組織處理

輕敲一下滑鼠鍵就可以自動地將紋理應用到您的掃描物件上。最新的運算方法可以最大限度地發揮CUP的性能,由此您可以獲取最好的紋理效果。

5. 輸出掃描結果

掃描輸出支援多3D檔案格式(VRML, OBJ, STL, PLY, ASCII, AOII, E57, PTX) 可以配合市面上所有的3D繪圖軟體使用, 比如 Autodesk Maya, 3DMax, Autocad, Pixologic ZBrush, Blender, XSI , Mudbox, Geomagic, Rapidform 等。 除此之外,您還可以將測量資料用CSV檔案格式匯出並進行列印。
