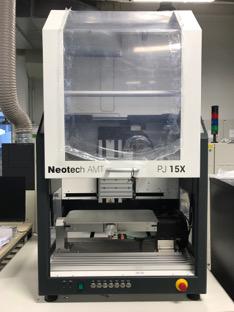

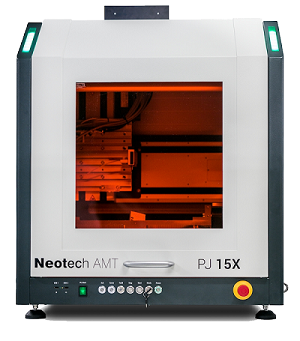

Neotech AMT PJ15X

PJ15X是一款適用於3D列印電子電路的經濟型快速成型系統。這個獨特的系統結合了電壓驅動列印技術與5軸運動控制,使複雜的3D列印得以實現。它廣泛適用於各種研發、原型製作和產品開發。該系統具有模組化配置並使用標準化的高性能控制系統,為未來大量生產拓展道路。

PJ15X支援多種功能材料。導電奈米粒子噴墨、微米級噴墨、黏合劑、介電質,甚至應用在生物試劑,都可以準確地列印複雜形狀在非平面的物體上。



產品介紹

特徵

  • 全功能3D列印
  • 可使用奈米級到微米級的材料
  • 混和積層/減法製造
  • 從低效的原型製造到小量製造均可使用

應用

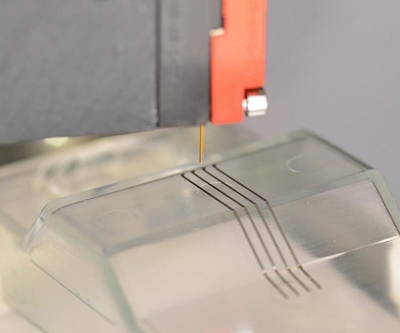

  • 3D電子列印
  • 集成感測器

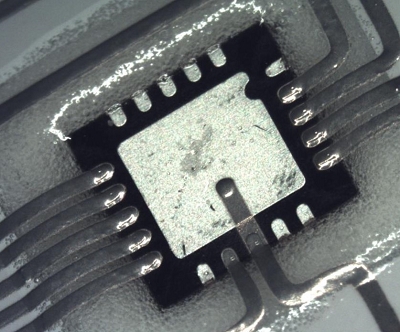

  • 嵌入式電子和智能結構

基礎系統是可升級的,您可在訂購時選擇升級選項

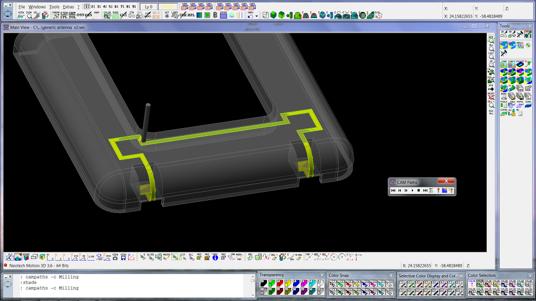

  • CNC加工模組可以實現以下功能:

         (a) 可混和積層製造或減法製造列印電路使線寬減小(100μm/200μm間距)

         (b) 改善3D列印工件的表面光滑度和公差(FDM,SLS和SLA)

         (c) 透過機械加工通道和裝置SMD來實現嵌入式電子系統

  • 光束燒結(LBS)模組,用於線路的同步燒結,可滿足基板(聚碳酸酯)對於負荷低溫的要求。每個燒結頭是由專門所選的光源組合而成,進而確保光源的能量可完整的被列印材料吸收。除此之外,每個燒結頭還集結了空氣冷卻反射器和透鏡系統。
  • 高黏度噴頭可快速地處理黏度高達200.000mPas的噴墨





技術規格
成型空間400 x 300 x 140mm(X-Y-Z)
列印速度最大100 mm / s
X,Y和Z軸重複性±10μm
A&B軸位置精度角度偏差0°1'20''
A&B軸重複性角度偏差0°0'6''

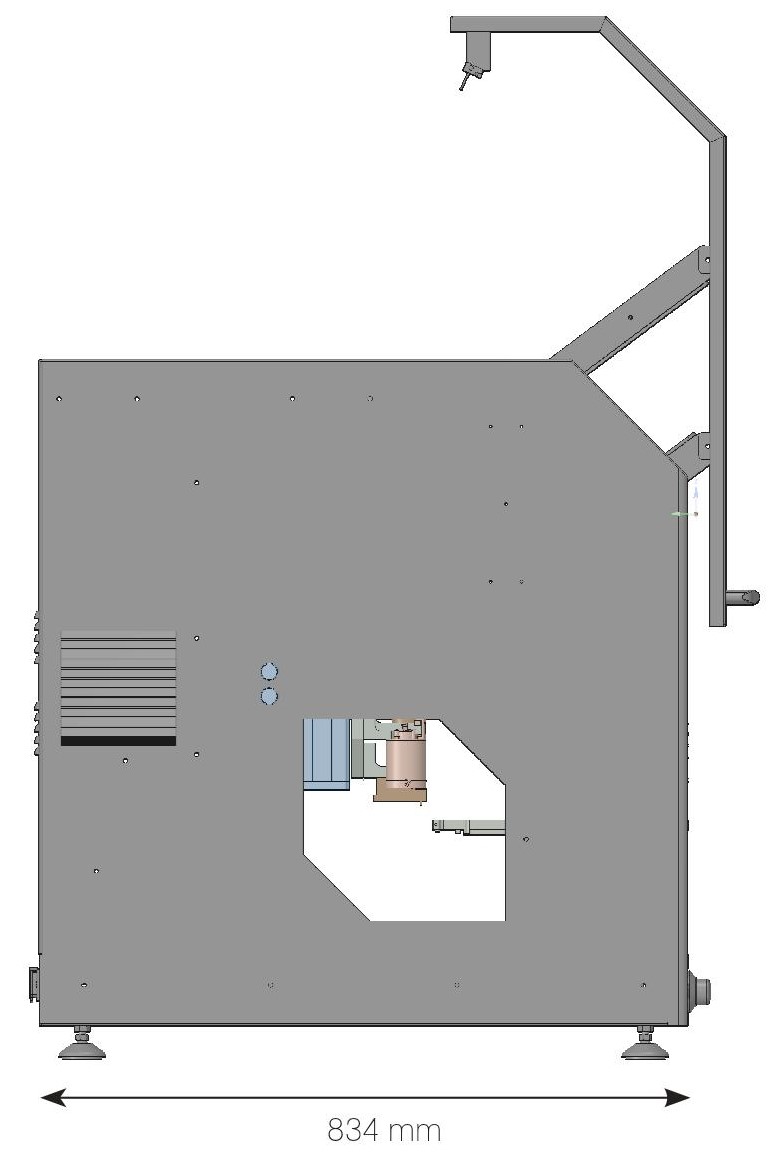

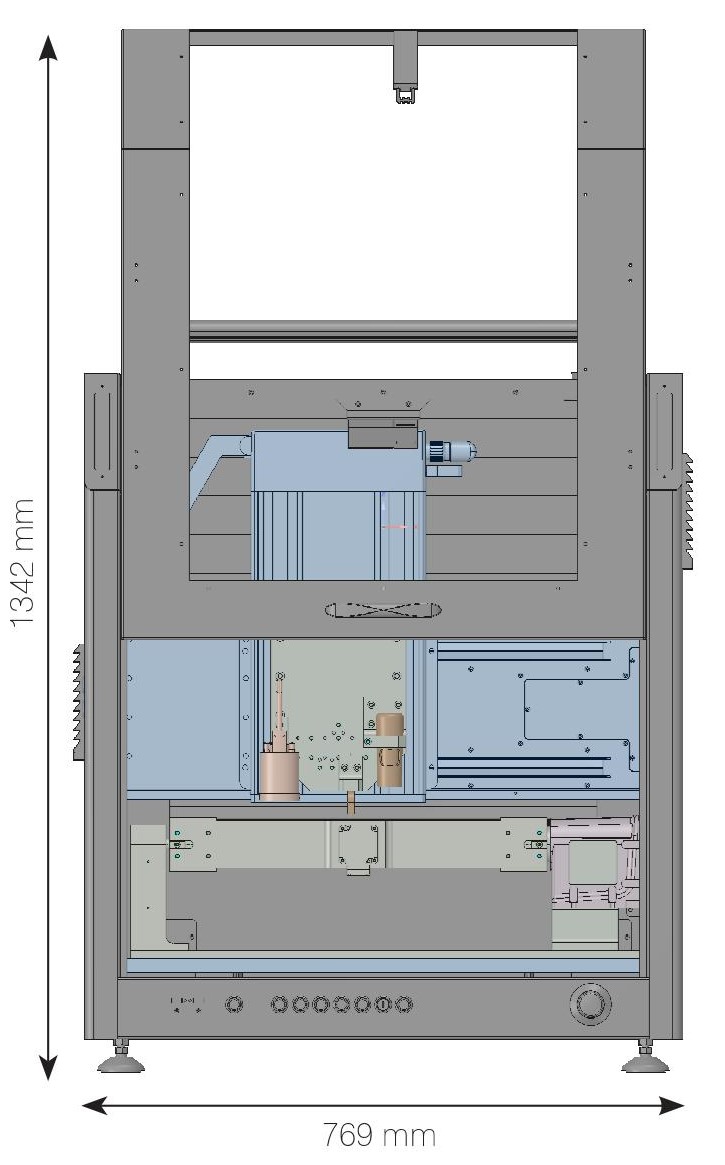

獨立系統尺寸769mm x 834mm x 1370mm
獨立系統淨重約 350 公斤
基本電源240V / 16A
注意因安全要求使用奈米粒子噴墨需要提取/過濾系統
X-Y-Z控制和監視器需額外配置
升級CNC主軸:當功率為300瓦時,有最大為 25.000、60.000和100.000 Rpm之版本
LBS:光斑尺寸最小 3.0毫米、功率額定值最大250 瓦
