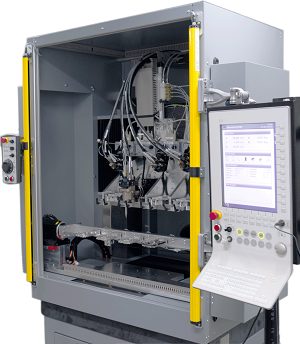

Neotech AMT 45X G3

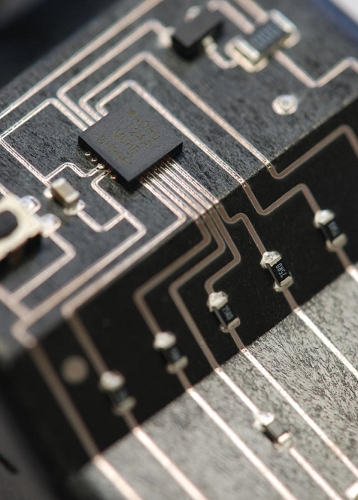

45X是一款適用於大規模大量生產的3D列印電子產品系統。

此系統結合了多工作站列印技術以及軟體來控制平臺,使複雜的電子電路3D列印設備成為現實。擁有4個列印噴頭和5軸運作,可快速實現多工件處理工作。

產品介紹

專為24/7操作而設計的45X只需要最基本的維護操作。由堅硬的花崗岩底座和鋼性架構組合而成的平臺,提供了高阻尼、高抗震及熱穩定性抗壓強度來維持長期的機台穩定。

線性馬達和編碼器技術確保最大的列印精度(+/-5μm),即使在高動態進給率下也能維持最大精度。高速(<1ms)運轉控制並同步計算軸向定位,可快速維持一致的列印速度且最優化其列印週期。“Look Ahead”路徑控制可以確保流暢的列印路徑和正弦進軸加速度,進而穩定列印精度。



列印模組

列印模組需要選擇可以滿足應用的需求,包括高速壓電式噴墨或氣膠製程。這些模組支援各種電子類產品材料,從流體奈米粒子油墨到高黏度的材料(高達200.000mPas)。可印刷的材料包含了所有電子類產品功能,包括導體、介電質、黏合劑、載體和蝕刻劑,進而實現了廣泛的應用。

技術規格
產品型號45X G3
列印速度最大1000 mm/s
成型空間600 x 500 x 250mm(X-Y-Z)
X,Y和Z軸運動精度±5μm
X,Y和Z軸重複性±2μm
定位精度(A&B)≤1,5 arcmin
重複性(A&B)≤6 arcsec
獨立系統尺寸(X-Y-Z)1400 x 1055 x 2165mm + 控制裝置
獨立系統淨重約 1250公斤
基本電源400V AC,50-60Hz,26A和電路保護C32AH400V
壓縮空氣系統最少8 bar
注意根據噴頭的選擇,可能需要附加功能
Motion 3D Tool-Path軟體

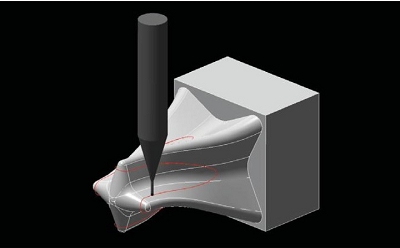

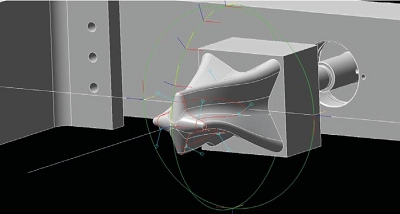

此款45X擁有Neotech提供的Motion 3D Tool-Path軟體。這種新穎的CAD/CAM解決方案,專為3D列印電子電路而設計。使用此新型解決方案可允許索引3+2、4+1的機器編碼,並且同步使用Tool Centre Point來操作5軸列印。此軟體可讓使用者實現最有效益的列印策略,來快速處理複雜的設計要求。列印模擬和CAM的檢查功能可以在正式執行列印之前發現潛在錯誤。

結合了Motion 3D和45X系統模組是一個有效且快速確保客戶操作的解決方案。該列印系統擁有標準化的CANopen通訊協定,確保了此系統在現在以及未來的使用安全。
